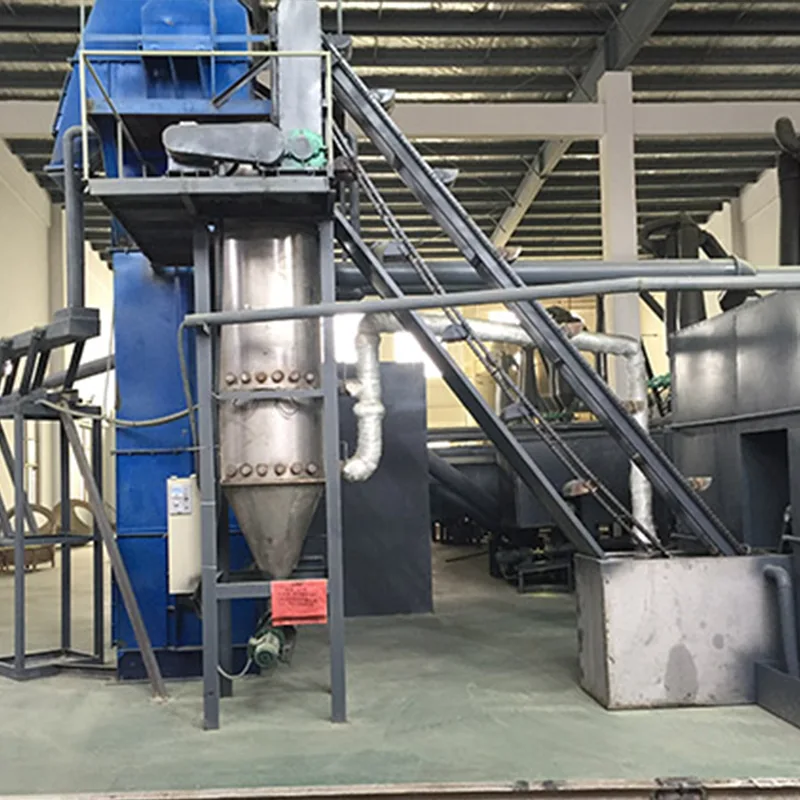

वाजवी TBLS उपकरणे

लीड-ऍसिड बॅटरी मटेरियल मॅन्युफॅक्चरिंग इंडस्ट्रीमध्ये, ट्रायबॅसिक लीड सल्फेट (TBLS) एक महत्त्वपूर्ण ऍडिटीव्ह आहे आणि त्याच्या उत्पादन प्रक्रियेमध्ये प्रतिक्रिया, गाळण्याची प्रक्रिया आणि कोरडेपणा यासह अनेक चरणांचा समावेश होतो. वाजवी TBLS उपकरणे ही एक उपकरणे निरीक्षण आणि नियंत्रण प्रणाली आहे जी विशेषतः TBLS उत्पादन लाइनसाठी विकसित केली गेली आहे.

हे वाजवी TBLS उपकरण सीमेन्स WINCC V7.3SE औद्योगिक कॉन्फिगरेशन सॉफ्टवेअरचा मुख्य व्यासपीठ म्हणून वापर करते. उत्पादन स्थिती निरीक्षण, तापमान नियंत्रण, मोटर नियंत्रण आणि उत्पादन डेटा रेकॉर्डिंग यांसारखी कार्ये साध्य करण्यासाठी ते PLC द्वारे फील्ड उपकरणांशी संवाद साधते.

चीन कारखाना म्हणून, आम्ही औद्योगिक ऑटोमेशन प्रणालीद्वारे उपकरणे नियंत्रण समाकलित करतो, वाजवी TBLS उपकरणांना TBLS उत्पादन लाइनमध्ये स्थिर उत्पादन देखरेख क्षमता प्रदान करण्यास सक्षम करतो, कंपनीला गंभीर उपकरणांची ऑपरेटिंग स्थिती केंद्रीयपणे व्यवस्थापित करण्यात मदत करते.

TBLS उत्पादन लाइन प्रक्रिया विहंगावलोकन

पायरी 1: स्लरी प्रतिक्रिया

स्लरी रिॲक्टर सुरू करा, योग्य प्रमाणात लीड ऑक्साईड आणि पाणी घाला आणि पूर्णपणे मिसळा. मिश्रण प्रतिक्रियेच्या पात्रात पंप केले जाते आणि प्रतिक्रिया पूर्ण झाल्यानंतर ते गर्भाधान पात्रात प्रवेश करते.

पायरी 2: फिल्टरेशन आणि डीवॉटरिंग

गर्भधारणेच्या पात्रातील TBLS स्लरी प्लेट आणि फ्रेम फिल्टर प्रेसमध्ये पंप केली जाते. सुमारे 1-2 तासांच्या गाळणीनंतर, फ्लेक्स तयार होतात आणि पाणी काढून टाकले जाते.

पायरी 3: फ्लॅश वाळवणे

गॅसवर चालणारी हॉट एअर फर्नेस, फ्लॅश ड्रायर आणि ब्लोअर सिस्टीम वापरून सामग्री वाळवली जाते, शेवटी पांढरे पावडर ट्रायबॅसिक लीड सल्फेट उत्पादन बनते.

उत्पादन संकलन

वाळलेली पावडर चक्रीवादळ 1# आणि चक्रीवादळ 2# द्वारे गोळा केली जाते आणि नंतर पॅकेज केली जाते.

नियंत्रण प्रणाली संरचना

उपकरणे

रोंगशेंग वाजवी TBLS उपकरणे एक संपूर्ण औद्योगिक मॉनिटरिंग इंटरफेस प्रदान करते, ज्यामुळे ऑपरेटरना उत्पादन उपकरणांची रीअल-टाइम ऑपरेटिंग स्थिती समजण्यास मदत होते.

मुख्य नियंत्रण इंटरफेस

स्वागत स्क्रीन

सिस्टम स्टार्टअप दरम्यान मूलभूत माहिती प्रदान करून, PLC आणि WINCC सिस्टमची कनेक्शन स्थिती प्रदर्शित करते.

उत्पादन स्थिती स्क्रीन

उपकरणे चालवण्याची स्थिती प्रदर्शित करते:

हिरवा: उपकरणे चालू

राखाडी: उपकरणे थांबली

मुख्य उत्पादन पॅरामीटर्स देखील प्रदर्शित करते:

प्रतिक्रिया केटल तापमान

फ्लॅश कोरडे तापमान

गरम हवा भट्टीचे तापमान

फॅन मोटर चालू

पॅरामीटर सेटिंग स्क्रीन

उत्पादन उपकरणांचे ऑपरेशन आणि पॅरामीटर सेटिंग्ज नियंत्रित करण्यासाठी वापरले जाते, यासह:

तापमान नियंत्रण

मोटर नियंत्रण

पल्स कंट्रोल

उपकरणे स्टार्ट/स्टॉप कंट्रोल

नियंत्रण मॉड्यूल कार्ये

तापमान आणि वर्तमान मॉनिटरिंग मॉड्यूल

हे क्षेत्र प्रत्येक उत्पादन क्षेत्रासाठी तापमान आणि मोटर वर्तमान डेटा प्रदर्शित करते.

तापमान नियंत्रण मॉड्यूल

प्रत्येक हीटिंग यंत्रामध्ये स्वतंत्र नियंत्रण कार्ये असतात, यासह:

स्टार्ट/स्टॉप कंट्रोल

तापमान सेटिंग

तापमान हिस्टेरेसिस संरक्षण

उदाहरणार्थ: फ्लॅश कोरडे तापमान 450 डिग्री सेल्सियस वर सेट केले; उच्च मर्यादा हिस्टेरेसिस मूल्य 3°C; कमी मर्यादा हिस्टेरेसिस मूल्य 2°C

जेव्हा तापमान 453°C पेक्षा जास्त होते तेव्हा सिस्टम आपोआप गरम होणे थांबवते आणि तापमान 448°C पेक्षा कमी झाल्यावर रीस्टार्ट होते.

मोटर नियंत्रण मॉड्यूल

प्रत्येक मोटर स्वतंत्र स्टार्ट आणि स्टॉप बटणांसह सुसज्ज आहे आणि उपकरणे ऑपरेटिंग स्थिती प्रदर्शित केली आहे:

हिरवा: धावणे

लाल: थांबला

स्क्रू कन्व्हेयर नियंत्रण

स्टोरेज बिन स्क्रू कन्व्हेयर समर्थन देते:

स्थानिक नियंत्रण

रिमोट कंट्रोल

संगणक नियंत्रण

पल्स कंट्रोल सिस्टम

EquipmentRongsheng Reasonable TBLS Equipment मधील पल्स कंट्रोल सिस्टीम मुख्यत्वे धूळ काढण्याच्या प्रणाली नियंत्रणासाठी वापरली जाते.

डाळी तीन गटांमध्ये विभागल्या आहेत:

12-मार्गी नाडी

3-मार्गी नाडी

5-मार्गी नाडी

पॅरामीटर सेटिंग्जमध्ये हे समाविष्ट आहे:

मध्यांतर वेळ: सामान्यतः 60 सेकंद

पल्स रुंदी: सामान्यतः 2-3 सेकंद

तांत्रिक फायदे: औद्योगिक ऑटोमेशन नियंत्रण

पीएलसी आणि डब्ल्यूआयएनसीसी सिस्टम एकत्रीकरणाद्वारे, उत्पादन उपकरणांचे केंद्रीकृत निरीक्षण आणि नियंत्रण प्राप्त केले जाते.

रिअल-टाइम उत्पादन डेटा मॉनिटरिंग

EquipmentRongsheng वाजवी TBLS उपकरणे सोयीस्कर उत्पादन व्यवस्थापनासाठी तापमान, वर्तमान आणि उपकरणे ऑपरेटिंग स्थिती रेकॉर्ड करू शकतात.

अलार्म सिस्टम

जेव्हा उपकरणे खराब होतात, तेव्हा सिस्टम अलार्म इंटरफेसवर संबंधित उपकरणांची माहिती प्रदर्शित करते.

पॅरामीटर ऍक्सेस कंट्रोल

महत्त्वपूर्ण उत्पादन पॅरामीटर्सची सुरक्षा सुनिश्चित करण्यासाठी सिस्टम वापरकर्तानाव आणि पासवर्ड प्रवेश नियंत्रण वापरते.
