थर्मल अभियांत्रिकी ते मायनिंग ट्रक बॉडीज: आम्ही तणाव नियंत्रणाद्वारे वेल्ड क्रॅकिंग का सोडवतो

जेव्हा हेवी-ड्यूटी मायनिंग डंप ट्रक बॉडी अयशस्वी होते, तेव्हा क्वचितच स्टील प्लेटच्या मध्यभागी क्रॅक सुरू होते. हे वेल्ड सीमपासून सुरू होते — विशेषतः, उष्णता प्रभावित झोनमध्ये.

ही खाणकामाची समस्या नाही. ती एक धातूविज्ञान समस्या आहे.

आणि ही समस्या आहे जी आम्ही एका दशकाहून अधिक काळ सोडवत आहोत — खाणकामात नाही तर लीड ऑक्साईड उत्पादन लाइनमध्ये, जिथे उच्च-तापमानाचा ताण आणि स्फटिक संरचना बदल ही दैनंदिन अभियांत्रिकी वास्तविकता आहे.

दुर्लक्षित मूळ कारण

मायनिंग ट्रक बॉडीजमधील बहुतेक संरचनात्मक बिघाड ओव्हरलोड किंवा खडबडीत रस्त्यांवर जबाबदार आहेत. परंतु फील्ड अपयशांचे आमचे विश्लेषण वेगळी कथा सांगते:क्रॅक HAZ वर सुरू होते, शिखर यांत्रिक लोडच्या बिंदूवर नाही.

हा अंदाज नाही. हे अनेक वर्षांच्या थर्मल अभियांत्रिकी कार्यातून येते — डिझायनिंग उपकरणे जे दिवसेंदिवस उच्च-तापमान तणाव चक्र हाताळतात.

आम्ही खाण उपकरणे उत्पादक म्हणून सुरुवात केली नाही. परंतु उष्णता आणि तणावाखाली स्टीलचे काय होते हे आम्हाला समजते. आणि हे समज आता आपण कसे बनवतो हे चालतेहेवी-ड्युटी खाण डंप ट्रक बॉडी.

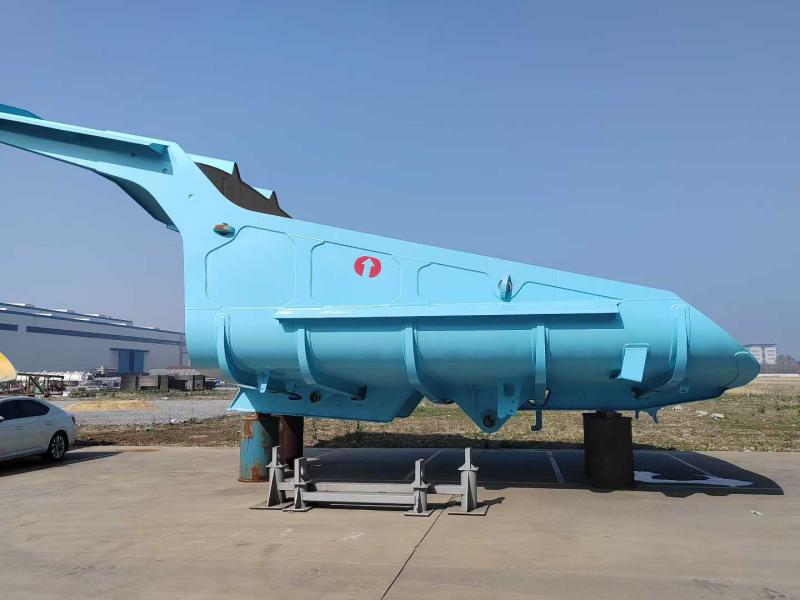

एक उत्पादन लाइन: 50-100 टन क्लास ट्रक बॉडीज

आम्ही सध्या हेवी-ड्युटी मायनिंग डंप ट्रक बॉडीज तयार करतो50-टन ते 100-टन यांत्रिक ड्राइव्ह खाण ट्रक, Caterpillar, Komatsu, BelAZ, आणि XCMG सह प्रमुख चेसिस प्लॅटफॉर्म कव्हर करते.

मुख्य वैशिष्ट्ये:

• फ्लोअर प्लेट: 16–20mm NM450 + 10mm वेअर लाइनर
• साइड प्लेट: 10-12 मिमी NM400
• ढीग क्षमता (SAE 2:1): 35-45 घन मीटर
• लोड होत आहे उंची: 5-6m हायड्रॉलिक एक्स्कॅव्हेटर ड्रॉपसाठी ऑप्टिमाइझ केलेले

पारंपारिक फ्लॅट-बॉटम आयताकृती बॉडीजच्या विपरीत, आमची रचना अगेटलेस, स्कूप-प्रकार प्रोफाइलसतत वक्र मजल्यासह.

का? कारण पारंपारिक फ्लॅट मजले टिकवून ठेवतातप्रति सायकल 3-5 टन चिकट सामग्री— आणि ते तीन ते पाच टन हरवलेले पेलोड, तसेच मॅन्युअल क्लीनआउट श्रम.

तीन तांत्रिक पाया

1. 13° सतत उतार ("थेट मजला")

येथे मजला सतत वाढतो13 अंशकॅब गार्डपासून मागील टोकापर्यंत. जेव्हा हाईस्ट गुंततो, तेव्हा गुरुत्वाकर्षण कार्य करते — लोड फ्रॅक्चर होते आणि एका हालचालीत सरकते. खोदकाम नाही. हॅमरिंग नाही. कॅरी-बॅक नाही.

2. द्वि-दर्जाची सामग्री धोरण: NM400 + NM450

आम्ही संपूर्ण शरीरासाठी एकच स्टील ग्रेड वापरत नाही. पोशाख प्रोफाइल एकसमान नाही — त्यामुळे साहित्य तपशील एकतर असू नये.

हे संयोजन हाताळण्यासाठी डिझाइन केले आहे500kg+ दगडउंचीवरून खाली पडणे (NM400 शॉक शोषून घेते) तर मजला सतत ड्रॅगिंग ओरखडा सहन करते (NM450 पोशाखांना प्रतिकार करते).

वेल्डिंग आवश्यकता: NM400 ला 150°C पर्यंत प्रीहीटिंग आवश्यक आहे; NM450 कठोर पॅरामीटर नियंत्रणाची मागणी करते.

3. पाच-रेखांशाचा, नऊ-ट्रान्सव्हर्स रिब स्केलेटन

FEA सिम्युलेशनने दर्शविले की तणाव फ्रॅक्चर सामान्यत: मजला आणि स्टिफनर्समधील वेल्ड सीमपासून सुरू होतात. आमचा प्रतिसाद: सहाय्यक रचना शेलमध्ये समाकलित करा.

बाह्य"पाच अनुदैर्ध्य, नऊ क्रॉस" जाळीचे डिझाइनट्रस, वितरण म्हणून कार्य करते60+ टनसंपूर्ण चेसिस रेल्वेवर लोड मास. हे स्पर्धक उत्पादनांमध्ये सामान्यपणे "केळीची साल" वारिंग प्रतिबंधित करते.

अतिरिक्त कार्यात्मक डिझाइन घटक

45° वर समोरची छत:दोन उद्दिष्टे - पडणारे दगड कॅबपासून दूर वळवणे आणि गुरुत्वाकर्षण केंद्र न वाढवता मारण्याची क्षमता वाढवणे.

प्रबलित मागील धार:दुहेरी-जाड NM450 वेअर स्ट्रिपसह फिट. डंप पॅड साफ करण्यासाठी खाण साइट सामान्यतः बॅक ड्रॅग करतात. हे डिझाइन मागील काठाचे विकृतीकरण प्रतिबंधित करते आणि टेलगेट सुसज्ज असल्यास योग्य सीलिंग राखते.

गुणवत्ता नियंत्रण + जागतिक वितरण

प्रत्येक शरीरातून जातंचुंबकीय कण तपासणी (MPI)सँडब्लास्टिंग आणि पेंटिंग करण्यापूर्वी सबसर्फेस वेल्ड दोष शोधण्यासाठी. पोस्ट-वेल्ड तणाव आराम उष्णता उपचार मानक आहे.

शिपिंग:सिंगल-युनिट वेल्डेड बांधकाम. सपाट रॅक कंटेनर किंवा ब्रेक-बल्क वेसल्स. दोन-घटक इपॉक्सी प्राइमर (समुद्र मालवाहतुकीसाठी गंज संरक्षण) अधिक पॉलीयुरेथेन टॉप कोट (यूव्ही प्रतिरोध).

ऑन-साइट समर्थन:आम्ही प्रथमच स्थापनेसाठी तांत्रिक मार्गदर्शन प्रदान करतो.

व्हाय धिस मॅटर्स

खाण उद्योग वेअर प्लेट्स आणि स्ट्रक्चरल दुरुस्तीवर लाखो खर्च करतो. परंतु यातील बहुतेक खर्च लक्षणेंकडे लक्ष देतो, मूळ कारणांवर नाही.

आम्ही हेवी-ड्यूटी मायनिंग डंप ट्रक बॉडीला थर्मल-मेकॅनिकल सिस्टीम म्हणून संपर्क करतो, फक्त स्टीलचा बॉक्स नाही. लीड ऑक्साईड फर्नेसमध्ये उष्णतेच्या ताणावर नियंत्रण ठेवणारी तीच अभियांत्रिकी शिस्त आता रस्त्याच्या शॉक लोडच्या खाली वेल्ड सीमवर लागू होते.

अडचण अशी नाही की स्टील संपले. हे असे आहे की वेल्ड सीम प्रथम अयशस्वी होतात. आणि ती - मूलतः - ही उष्णता तणावाची समस्या आहे.

ते कसे सोडवायचे हे शिकण्यात आम्ही गेल्या दशकात घालवले.
