पंप मॉडेल कोड कसे समजून घ्यावे? डीजी, डी, सीक्यू आणि इतर केंद्रापसारक पंप मालिकेसाठी मार्गदर्शक

औद्योगिक पंप निवडताना, अभियंते आणि खरेदी करणाऱ्या संघांना अनेकदा मॉडेल कोड जसे की DG, D, CQ, CD आणि इतर अक्षर संयोजनांचा सामना करावा लागतो.

अनेक खरेदीदारांसाठी, ही अक्षरे साध्या उत्पादनांच्या नावांसारखी दिसू शकतात. तथापि, पंप मॉडेल कोडमध्ये सहसा उत्पादन मालिका, स्ट्रक्चरल डिझाइन किंवा अनुप्रयोग श्रेणीबद्दल उपयुक्त माहिती असते.

तथापि, एक महत्त्वाचा मुद्दा लक्षात घेतला पाहिजे: पंप मॉडेल अक्षरांसाठी कोणतेही सार्वत्रिक नामकरण मानक नाही. भिन्न उत्पादक त्यांच्या स्वत: च्या उत्पादन मालिका वेगळ्या प्रकारे परिभाषित करू शकतात. म्हणून, पंप कोडचा अचूक अर्थ नेहमी निर्मात्याच्या तांत्रिक कागदपत्रांद्वारे पुष्टी केला पाहिजे.

हा लेख DG मालिका क्षैतिज मल्टीस्टेज सेंट्रीफ्यूगल पंप हे पंप मॉडेल कोड सामान्यतः कसे समजले जातात आणि भिन्न पंप मालिका कशा ओळखल्या जाऊ शकतात हे स्पष्ट करण्यासाठी उदाहरण म्हणून घेते.

पंप मॉडेल्समधील अक्षरांचा अर्थ काय आहे?

औद्योगिक पंप मॉडेल सहसा अक्षरे, संख्या आणि चिन्हे बनलेले असतात. अक्षरे सहसा पंप मालिका किंवा संरचनात्मक श्रेणी दर्शवतात, तर संख्या अनेकदा डिझाइन पॅरामीटर्सशी संबंधित माहिती प्रदान करतात.

उदाहरणार्थ:

डीजी मालिका क्षैतिज मल्टीस्टेज सेंट्रीफ्यूगल पंप

या मॉडेलमध्ये:

• डीजी पंप मालिकेचे प्रतिनिधित्व करतो
• खालील संख्या, निर्मात्याच्या नामकरण नियमांवर अवलंबून, फ्लो, हेड किंवा स्टेजची संख्या यासारखे डिझाइन पॅरामीटर्स दर्शवू शकतात

तथापि, उत्पादकांमध्ये अचूक अर्थ बदलतो. खरेदीदारांनी पंपाचा फक्त त्याच्या मॉडेलच्या नावातील अक्षरांवरून न्याय करू नये. संपूर्ण उत्पादन तपशील आणि तांत्रिक कागदपत्रे अद्याप पंप निवडीसाठी आधार आहेत.

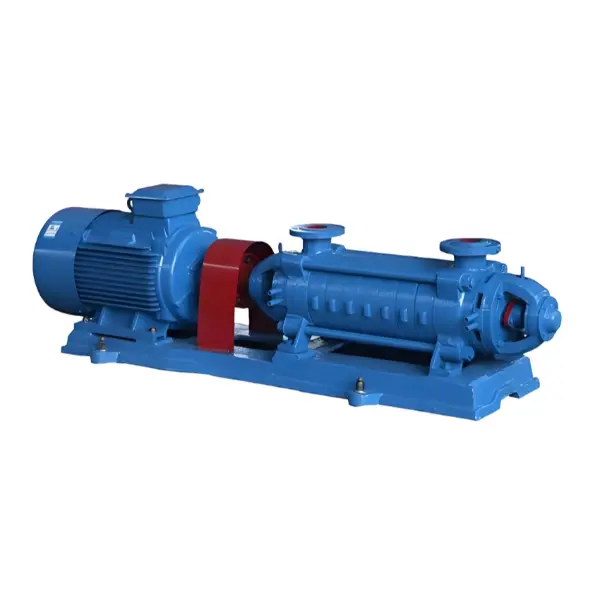

डीजी सिरीज पंपमध्ये "डीजी" चा अर्थ काय आहे?

डीजी मालिका क्षैतिज मल्टीस्टेज सेंट्रीफ्यूगल पंप हा एक प्रकारचा औद्योगिक केंद्रापसारक पंप आहे ज्यामध्ये क्षैतिज, सिंगल-सक्शन, मल्टीस्टेज रचना आहे.

डीजी सिरीज पंपमध्ये सामान्यतः खालील संरचनात्मक वैशिष्ट्ये समाविष्ट असतात:

• क्षैतिज स्थापना डिझाइन
• सिंगल-सक्शन रचना
• मल्टीस्टेज इंपेलर व्यवस्था
• विभागीय पंप बॉडी डिझाइन
• इम्पेलर्स आणि बॅलन्स डिस्कसह रोटर घटक

डीजी सिरीज पंप हे द्रवपदार्थ हस्तांतरित करण्यासाठी डिझाइन केलेले आहे ज्यामध्ये घन कण नसतात आणि ज्यामध्ये संक्षारक गुणधर्म नसतात.

उत्पादनाच्या वैशिष्ट्यांनुसार, लागू द्रव तापमान श्रेणी आहे:

-20°C ते 105°C

इनलेट प्रेशर असावे:

0.6 MPa पेक्षा कमी

पंप मॉडेल्समध्ये संख्या कशी समजून घ्यावी?

अक्षरांव्यतिरिक्त, पंप मॉडेलमधील संख्या देखील महत्त्वपूर्ण माहिती प्रदान करतात.

उदाहरणार्थ, काही मल्टीस्टेज सेंट्रीफ्यूगल पंप मॉडेल फॉरमॅट वापरू शकतात जसे की:

DG46-50×6

या प्रकारच्या नामकरण स्वरूपात:

• डीजी - पंप मालिका
• 46 — सहसा प्रवाह संकेताशी संबंधित
• 50 - सहसा सिंगल-स्टेज हेड इंडिकेशनशी संबंधित
• 6 - पंप टप्प्यांची संख्या

तथापि, भिन्न उत्पादक भिन्न नामकरण पद्धती वापरू शकतात.

पंप निवडताना, मॉडेल नंबर यासह तपासला पाहिजे:

• प्रवाह आवश्यकता
• डोके आवश्यकता
• द्रव वैशिष्ट्ये
• ऑपरेटिंग तापमान
• स्थापना अटी

वेगवेगळ्या पंप मालिका का आहेत?

औद्योगिक अनुप्रयोगांना वेगवेगळ्या ऑपरेटिंग आवश्यकता असतात. उत्पादक सामान्यतः पंप संरचना, हायड्रॉलिक डिझाइन, सीलिंग पद्धती आणि अनुप्रयोगाच्या परिस्थितीवर आधारित भिन्न पंप मालिका विकसित करतात.

पंप संरचना

वेगवेगळ्या मालिकांमध्ये भिन्न रचना असू शकतात, जसे की:

• क्षैतिज किंवा अनुलंब डिझाइन
• सिंगल-स्टेज किंवा मल्टीस्टेज रचना
• वेगवेगळी सक्शन व्यवस्था

प्रत्येक डिझाइन विशिष्ट अनुप्रयोग आवश्यकतांसाठी विकसित केले आहे.

हायड्रोलिक डिझाइन

पंपाची अंतर्गत हायड्रॉलिक रचना द्रव ऊर्जा कशी हस्तांतरित केली जाते यावर परिणाम करते.

मल्टिस्टेज सेंट्रीफ्यूगल पंप रोटरवर व्यवस्था केलेले अनेक इंपेलर वापरतो, तर सिंगल-स्टेज पंप एक इंपेलर वापरतो. विशिष्ट प्रणालीसाठी पंप कसा निवडला जातो यावर संरचनात्मक फरक प्रभावित करतो.

शाफ्ट सीलिंग डिझाइन

सीलिंग व्यवस्थेमध्ये पंप मालिका देखील भिन्न असू शकतात.

• यांत्रिक सील
• पॅकिंग सील

योग्य सीलिंग रचना पंप डिझाइन आणि ऑपरेटिंग आवश्यकतांवर अवलंबून असते.

डीजी आणि डी सीरीज पंपमध्ये काय फरक आहे?

अनेक पारंपारिक पंप वर्गीकरणांमध्ये, D आणि DG मालिका पंप क्षैतिज मल्टीस्टेज सेंट्रीफ्यूगल पंप संरचनांशी संबंधित आहेत.

तथापि, D आणि DG मधील नेमका फरक निर्मात्याच्या उत्पादन वर्गीकरणावर अवलंबून असतो.

D पेक्षा DG नेहमी चांगला असतो किंवा D आणि DG हे पूर्णपणे भिन्न पंप प्रकार आहेत असे मानणे बरोबर नाही.

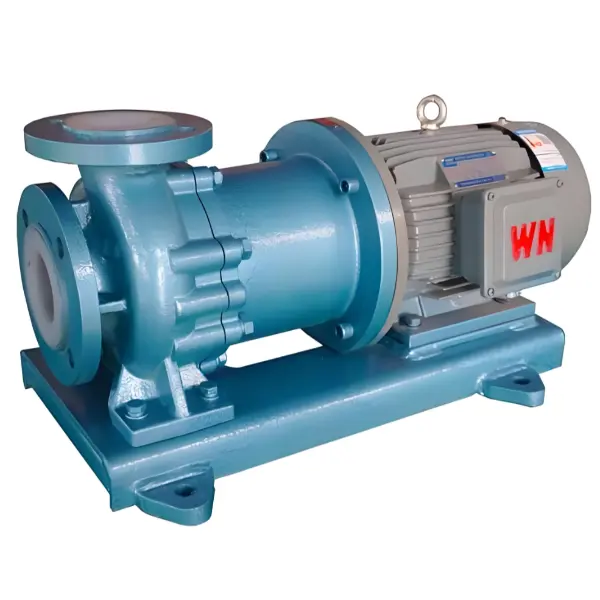

पंप मॉडेल्समध्ये CQ चा अर्थ काय आहे?

डीजी सिरीज पंप्सच्या विपरीत, सीक्यू हे सर्व पंप उत्पादकांद्वारे वापरले जाणारे सार्वत्रिक संक्षेप नाही.

वेगवेगळ्या कंपन्या वेगवेगळ्या पंप डिझाइनसाठी उत्पादन मालिका कोड म्हणून CQ वापरू शकतात.

CQ मालिका पंप तपासताना, खरेदीदारांनी पुष्टी करावी:

• उत्पादक कॅटलॉग
• उत्पादन तपशील
• तांत्रिक रेखाचित्रे
• उत्पादन वर्णन

योग्य व्याख्या निर्मात्याच्या स्वतःच्या वर्गीकरण प्रणालीवर अवलंबून असते.

योग्य पंप मालिका त्वरीत कशी ओळखायची?

पंपिंग माध्यमाची पुष्टी करा

प्रथम तपासणी:

• कोणते द्रव हस्तांतरित केले जाईल?
• त्यात घन कण असतात का?
• ते संक्षारक आहे का?

उदाहरणार्थ, डीजी सिरीज पंप घन कण किंवा संक्षारक गुणधर्मांशिवाय द्रवपदार्थांसाठी डिझाइन केलेले आहे.

ऑपरेटिंग अटी तपासा

महत्वाच्या अटींमध्ये हे समाविष्ट आहे:

• द्रव तापमान
• इनलेट दाब
• सिस्टम आवश्यकता

पंप स्ट्रक्चर समजून घ्या

पंप निवडण्यापूर्वी, पुष्टी करा:

• सिंगल-स्टेज किंवा मल्टीस्टेज डिझाइन
• क्षैतिज किंवा अनुलंब रचना
• सक्शन प्रकार

संपूर्ण तांत्रिक माहितीचे पुनरावलोकन करा

पंप मॉडेल नाव फक्त पहिली पायरी आहे. व्यावसायिक निवडीमध्ये उत्पादन वैशिष्ट्ये, तांत्रिक रेखाचित्रे, ऑपरेटिंग आवश्यकता आणि निर्मात्याच्या शिफारसी देखील विचारात घेतल्या पाहिजेत.

खरेदीदारांना पंप मॉडेल कोड का समजले पाहिजेत?

पुरवठादारांशी उत्तम संवाद

पंप मालिकेचा मूळ अर्थ जाणून घेतल्याने खरेदीदारांना त्यांच्या गरजा अधिक स्पष्टपणे वर्णन करण्यात मदत होते.

चुकीची निवड टाळा

पंप वर्गीकरण समजून घेतल्याने केवळ देखावा किंवा किंमतीवर आधारित पंप निवडण्याचा धोका कमी होतो.

सुलभ उत्पादन तुलना

खरेदीदार त्यांच्या संरचनात्मक फरक समजून घेऊन विविध पंप कुटुंबांची अधिक प्रभावीपणे तुलना करू शकतात.

पंप मॉडेल कोड जसे की DG, D आणि CQ वेगवेगळ्या पंप मालिका किंवा डिझाइन श्रेणी ओळखण्यासाठी वापरले जातात.

डीजी मालिका क्षैतिज मल्टीस्टेज सेंट्रीफ्यूगल पंप निर्दिष्ट ऑपरेटिंग परिस्थितीत योग्य स्वच्छ द्रव हस्तांतरित करण्यासाठी क्षैतिज, सिंगल-सक्शन, मल्टीस्टेज संरचना वैशिष्ट्यीकृत पंप डिझाइनचे प्रतिनिधित्व करतो.

तथापि, उत्पादन विशिष्ट अनुप्रयोगासाठी योग्य आहे की नाही हे केवळ पंप अक्षरे निर्धारित करू शकत नाहीत.

पंप केलेले माध्यम, तापमान, दाब आवश्यकता, स्थापना परिस्थिती आणि निर्मात्याने प्रदान केलेल्या तांत्रिक वैशिष्ट्यांसह संपूर्ण ऑपरेटिंग परिस्थितीचे मूल्यांकन करणे ही योग्य निवड पद्धत आहे.
